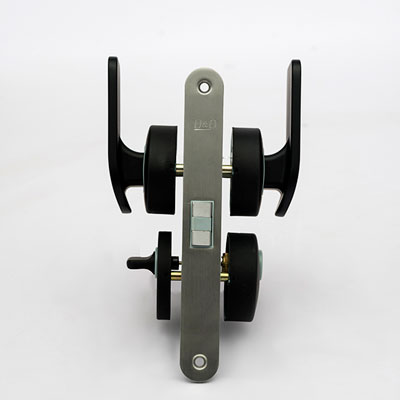

Межкомнатные нажимные врезные замки, серия MG2814

Особенности

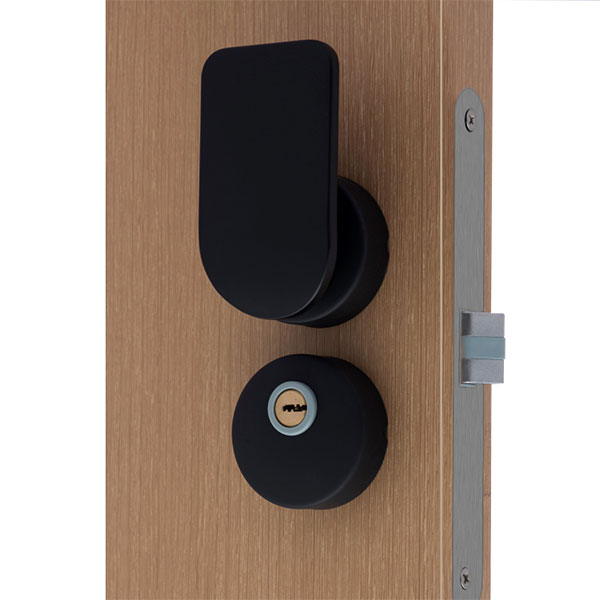

Межкомнатные врезные замки серии MG2814 имеют латунный цилиндр и отверстие для ключей. Засов замка изготавливается из пластика POM и цинкового сплава для снижения шума при открывании и закрывании дверей. При обработке поверхности используется японская передовая технология. Перед завершением производства, наша компания также проводит различные тесты в соответствии с японскими стандартами JIS для гарантии длительного срока работы замка.

Цвет

Никель
Черный Матовый
Цвет Шампанского
По запросу

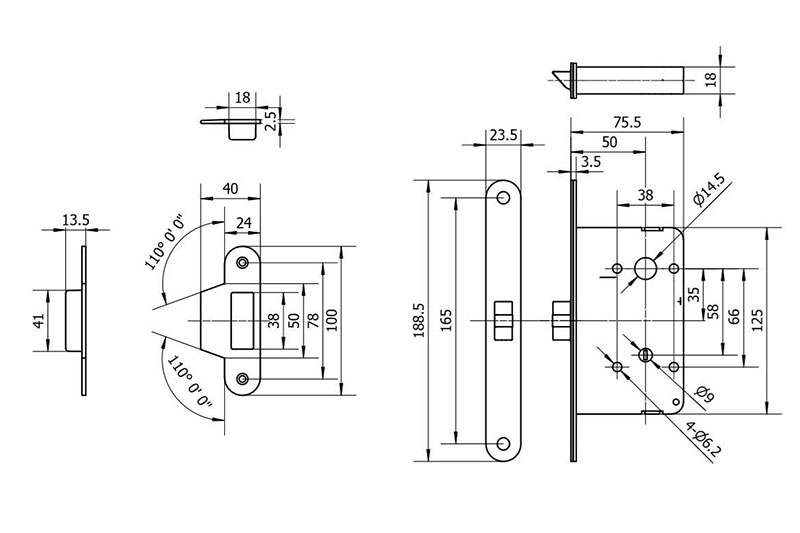

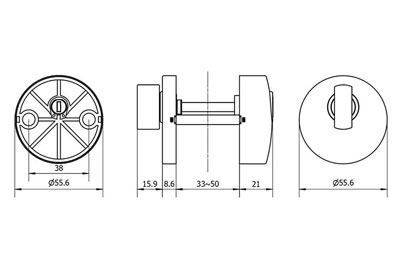

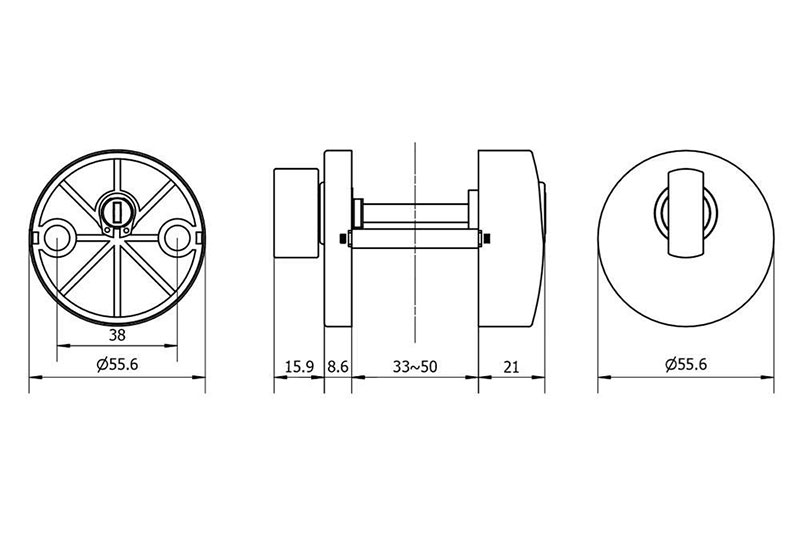

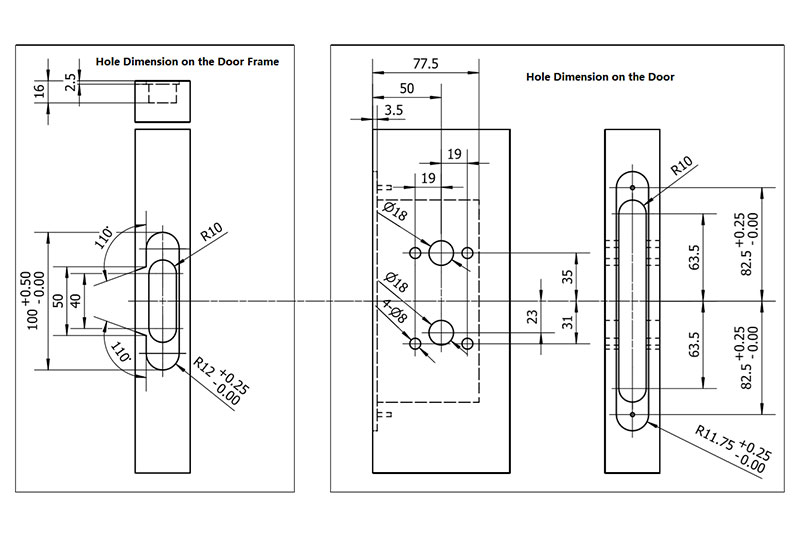

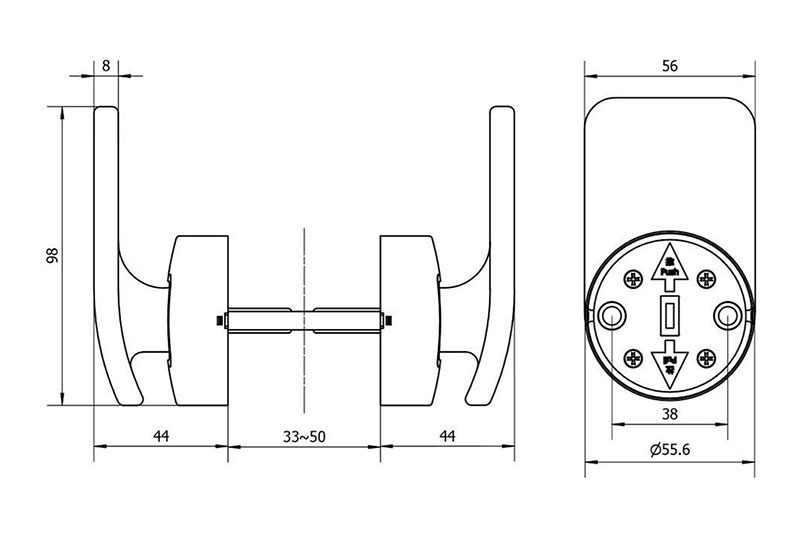

Размеры

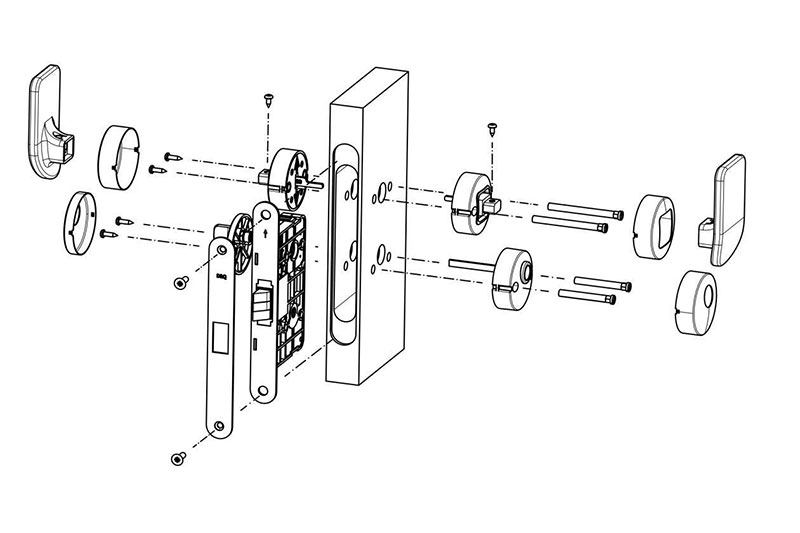

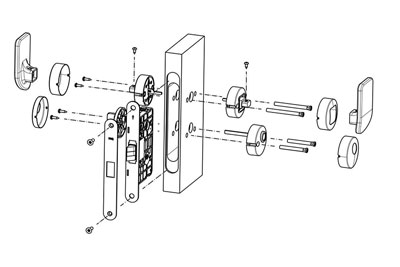

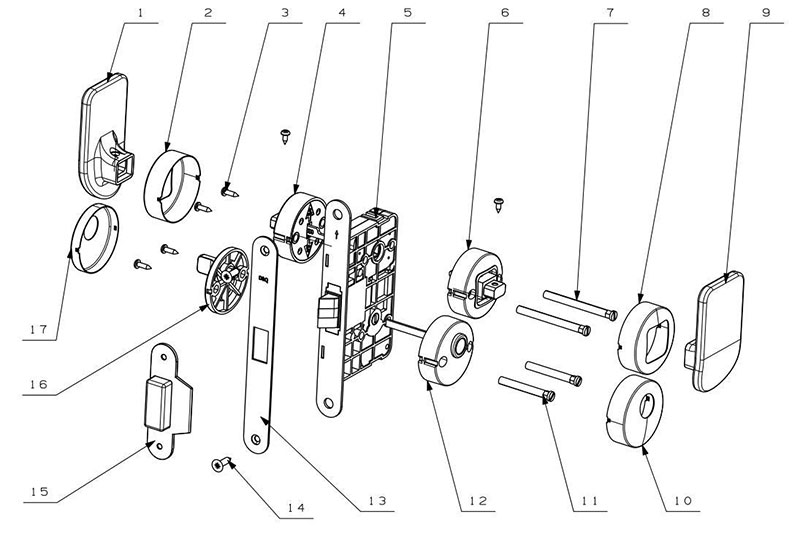

Основные части замка

№	Наименование	№	Наименование
1	Внутренняя рукоятка рычага	10	Внешняя панель цилиндра
2	Внутренняя панель для рычажной рукоятки	11	Соединительный болт
3	Винт рычажной рукоятки	12	Внешний держатель цилиндра
4	Внутренний держатель рычажной рукоятки	13	Пластина корпуса замка
5	Корпус замка	14	Винт корпуса замка
6	Внешний держатель рычажной рукоятки	15	Ударная коробка
7	Соединительный болт	16	Внутренний держатель ручки
8	Внешняя панель рычажной рукоятки	17	Внутренняя панель ручки
9	Наружная рукоятка рычага

Инструкция по установке

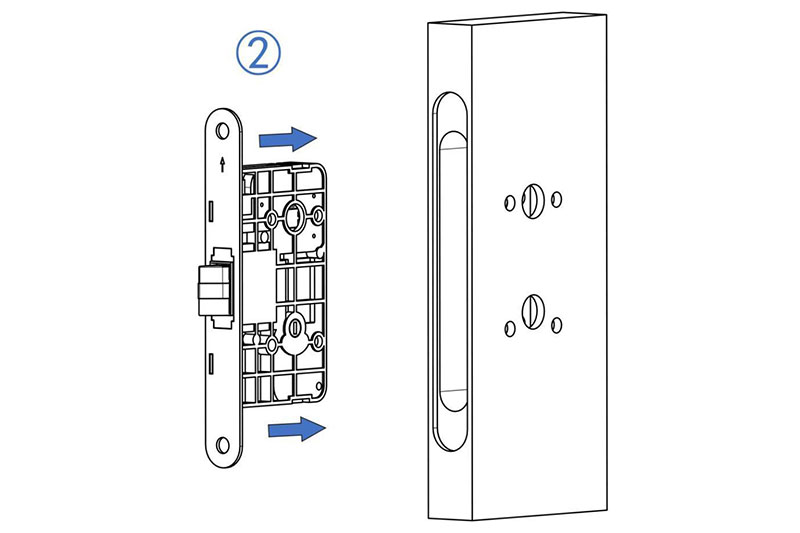

Определите направление открытия двери. Вставьте корпус замка в установочное отверстие чтобы защелка находилась вверху, а ригель внизу.

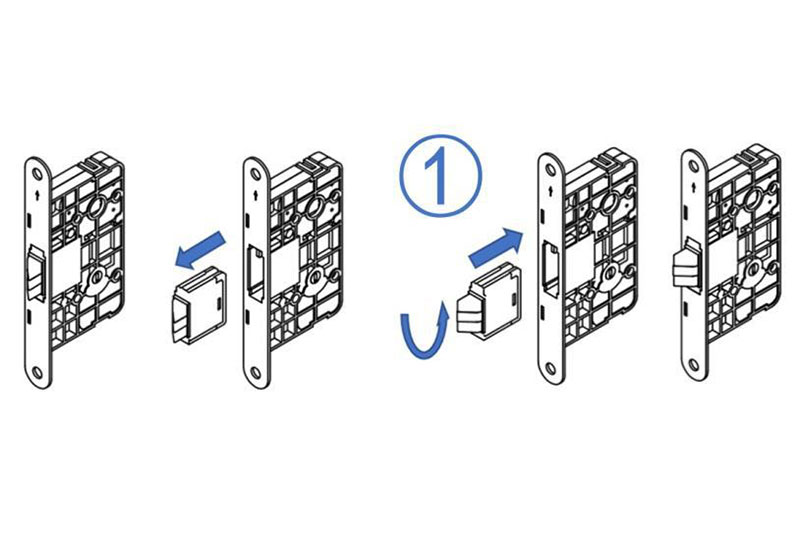

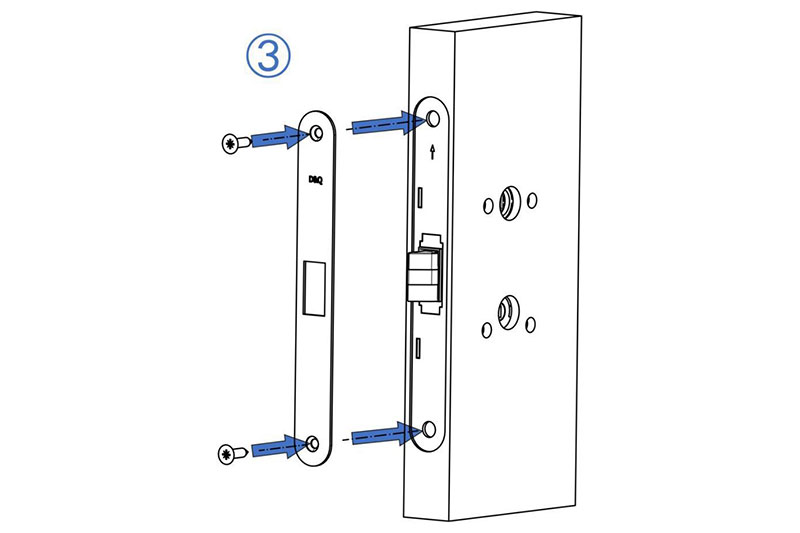

Убедитесь, что уклон защелки направлен в сторону закрытия двери (если направление уклона неправильное, открепите защелку от корпуса замка и поверните ее на 180 °. Затем вставьте защелку обратно и закрепите ее). Установите лицевую планку, а затем затяните винты.

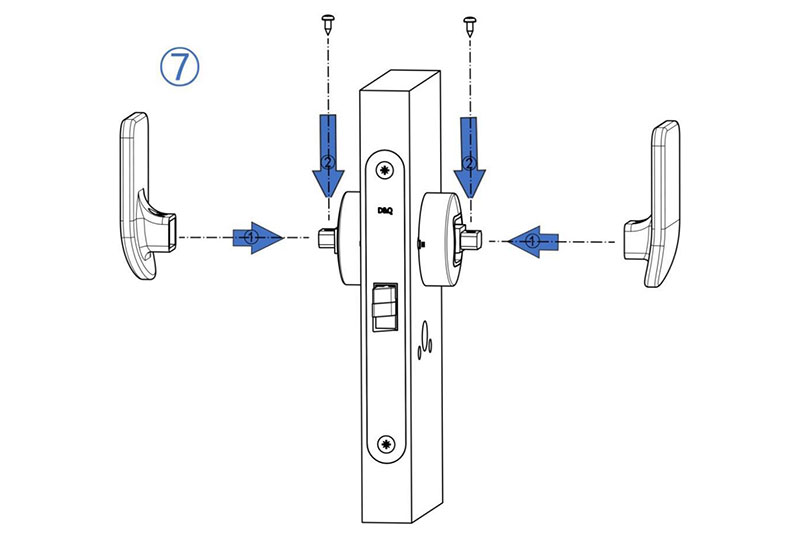

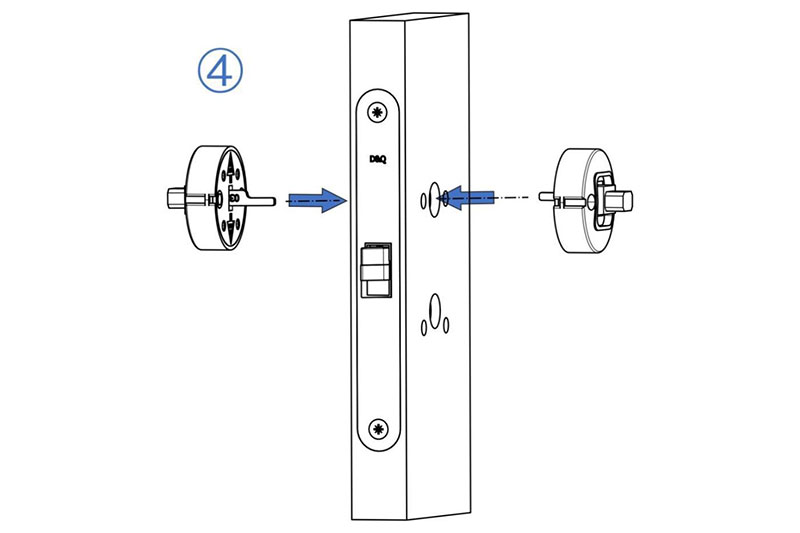

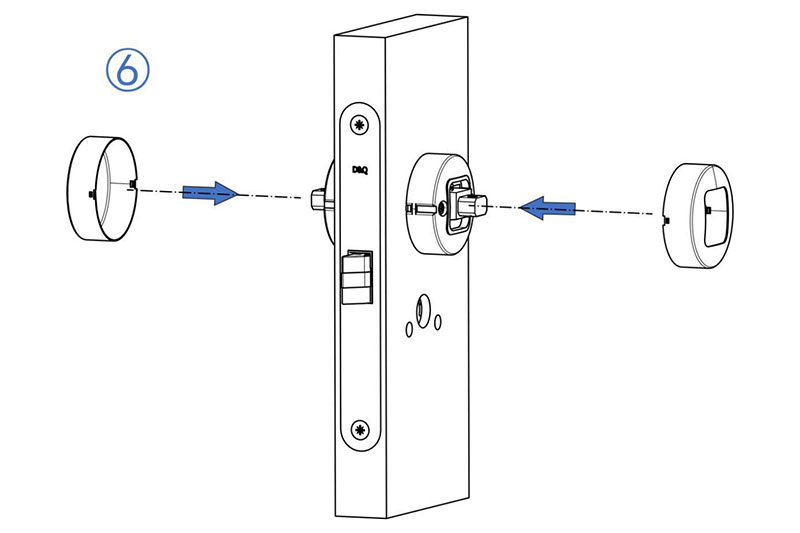

Открытие двери вовнутрь: толкать снаружи и тянуть изнутри. После установки внешней и внутренней розетки ручек, установите нажимные ручки (отверстие для винтов должно быть направлено вверх), а затем затяните винты.
Открытие двери наружу: толкать снаружи и тянуть изнутри. После установки внешней и внутренней розетки ручек, установите нажимные ручки (отверстие для винтов должно быть направлено вверх), а затем затяните винты.
(* При установке обеих розеток ручек убедитесь, что стрелки, указывающие направление движения, необходимого для открытия двери, нажимных ручек, были направленны вверх)

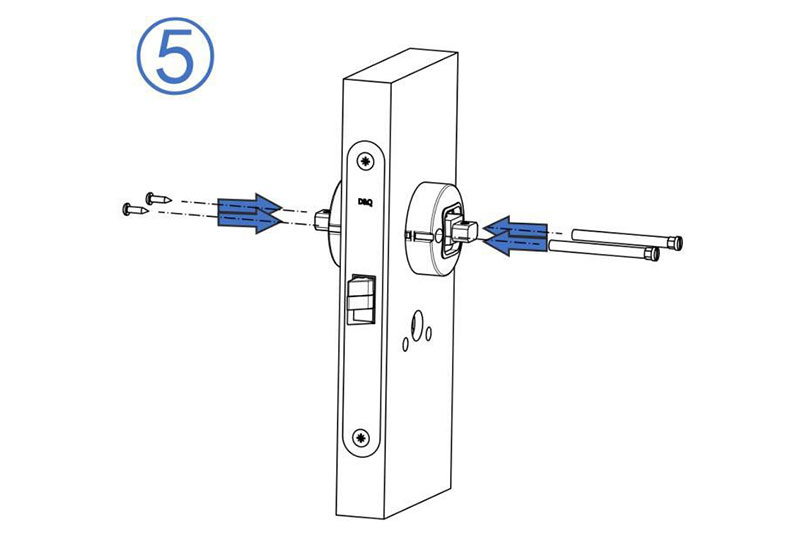

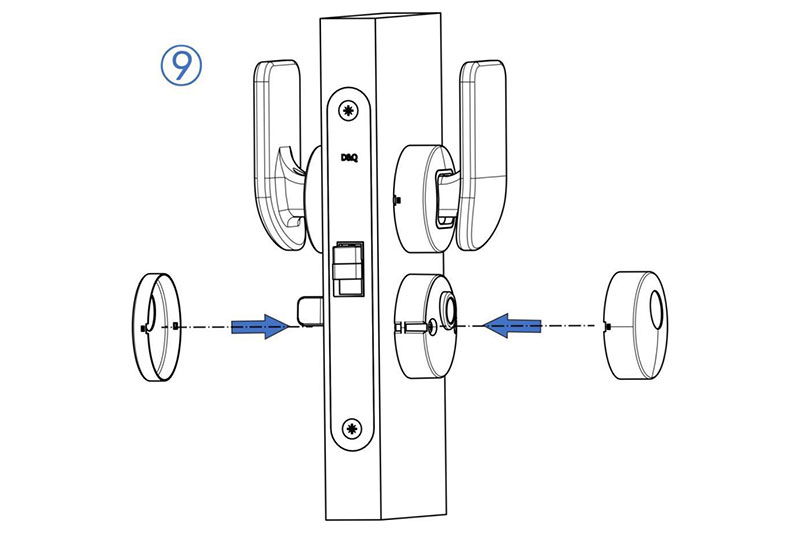

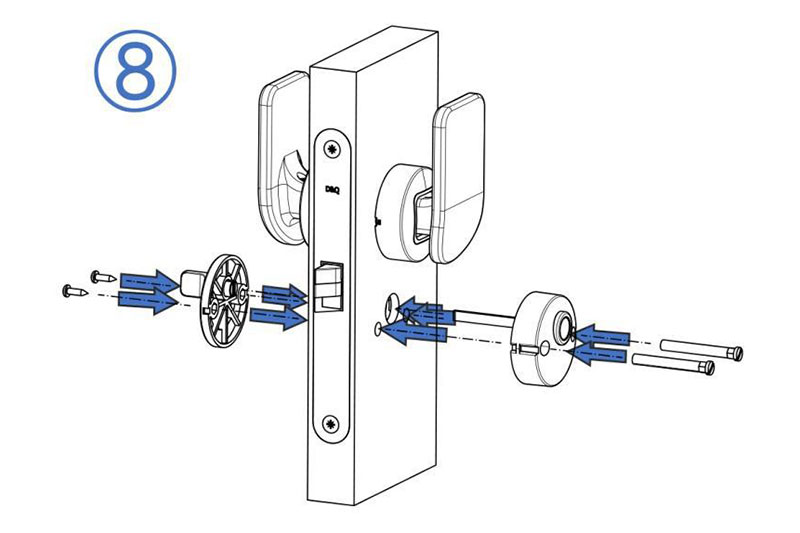

Установите внешнюю часть поворотника с цилиндровым механизмом в отверстие, пропустите ее через корпус замка и соедините с внутренней частью. Затем закрепите механизм поворотника винтами.
Установите ответную планку в дверной коробке и убедитесь, что защелка и ригель могут свободно входить и выходить.
Проверка после установки:
(1) Когда ручка находится в вертикальном положении, толкните от себя/потяните на себя нажимные ручки и затем нажмите защелку рукой в направлении наклонной поверхности защелки. Защелка должна нажимается без усилий, свободно двигается и выходить из лицевой планки. Защелка не должна двигаться без нажатия нажимных ручек.
(2) Когда ручка направлена в поперечном направлении. В это время, независимо от того, толкаете или вы нажимную ручку от себя или тяните на себя, защелка не должна двигаться.
(3) Если защелка срабатывает правильно, установка завершена. Если нет, пожалуйста, повторите все заново
