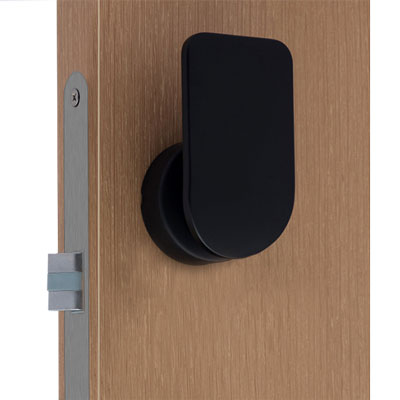

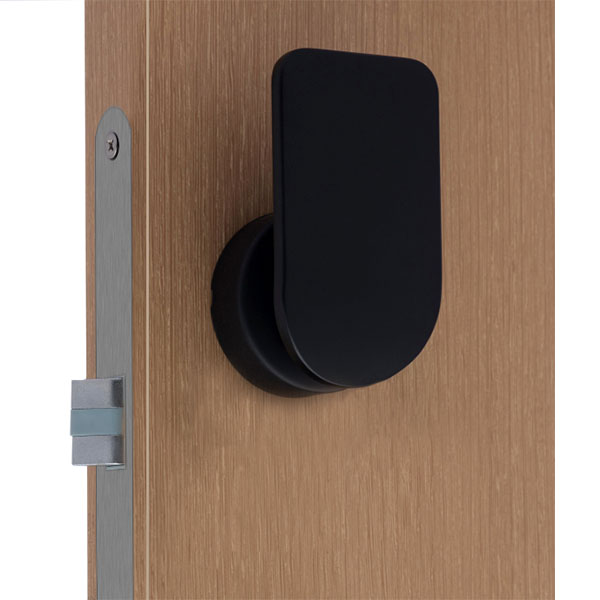

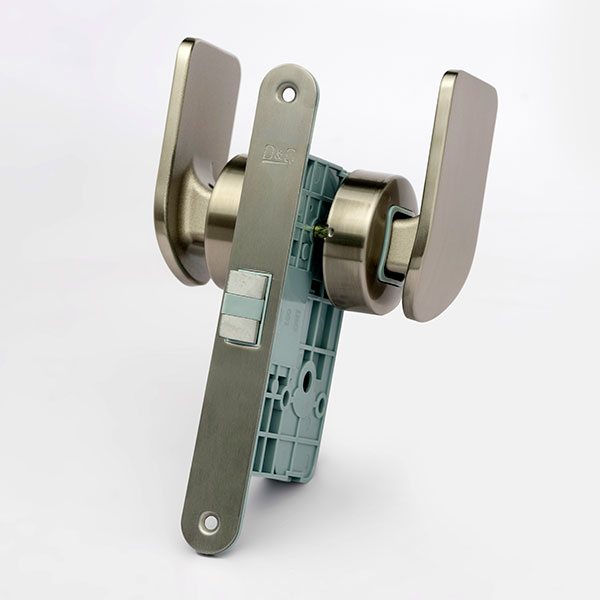

Межкомнатные нажимные врезные замки, серия MG2811
Особенности
Врезные замки серии MG2811 не имеют отверстия для ключей. Засов замка изготавливается из пластика POM и цинкового сплава для снижения шума при открывании и закрывании дверей. При обработке поверхности используется японская передовая технология. Перед завершением производства, наша компания также проводит различные тесты в соответствии с японскими стандартами JIS для гарантии длительного срока работы замка.

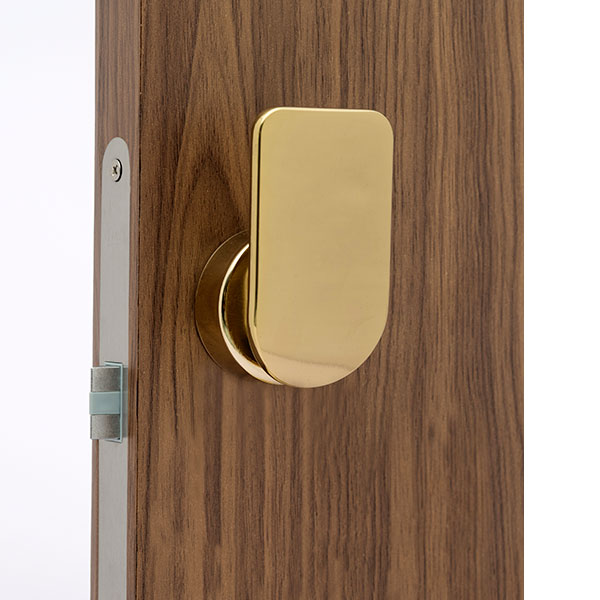

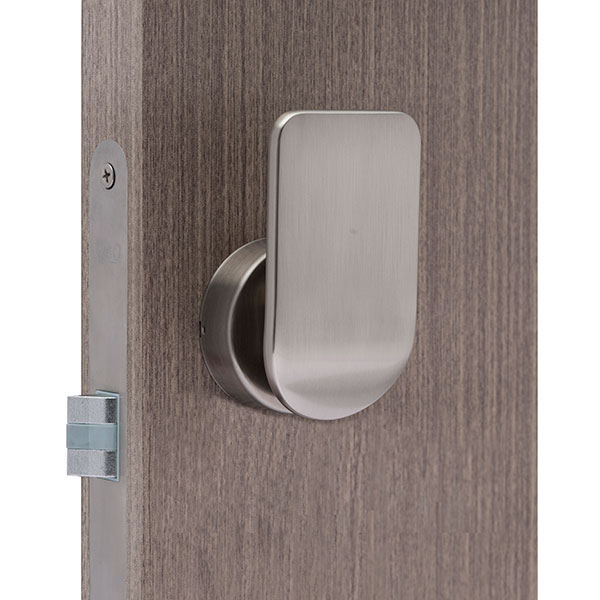

Цвет
- Никель
- Черный Матовый
- Цвет Шампанского
- По запросу

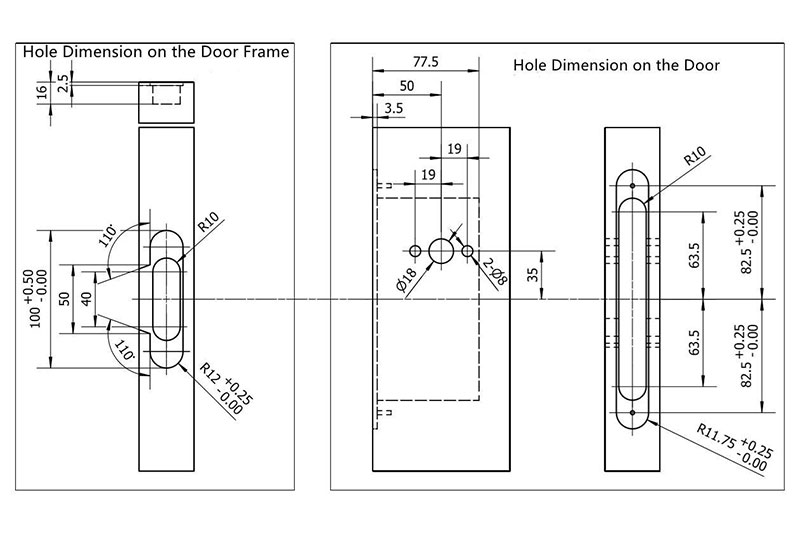

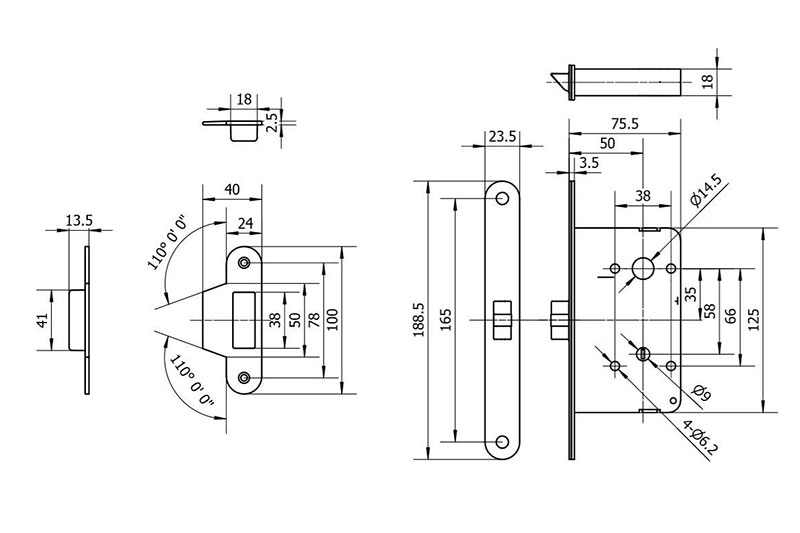

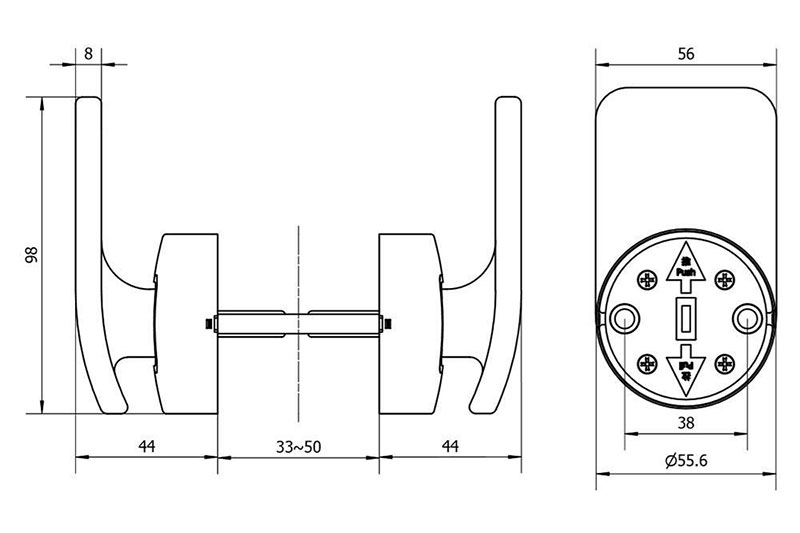

Размеры

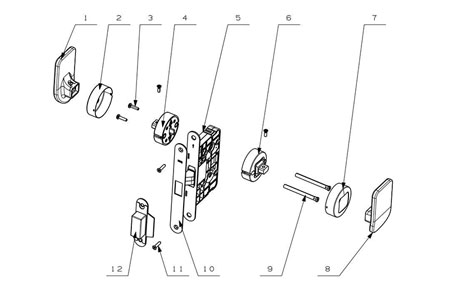

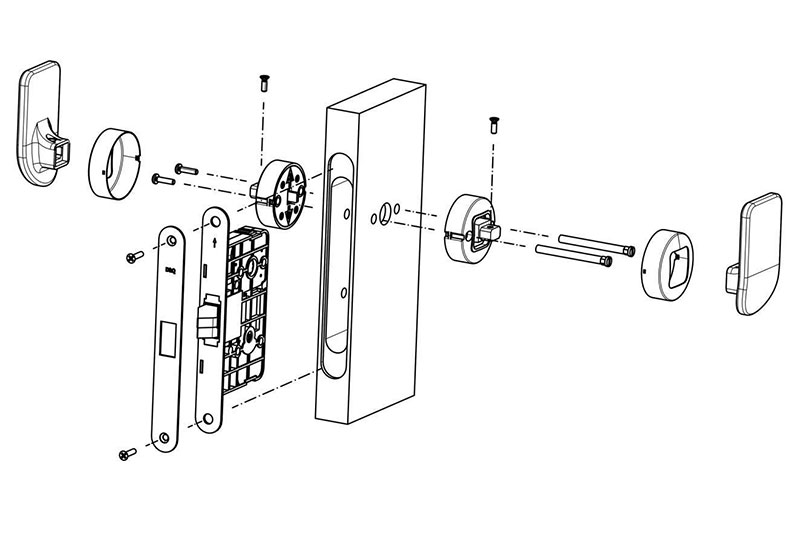

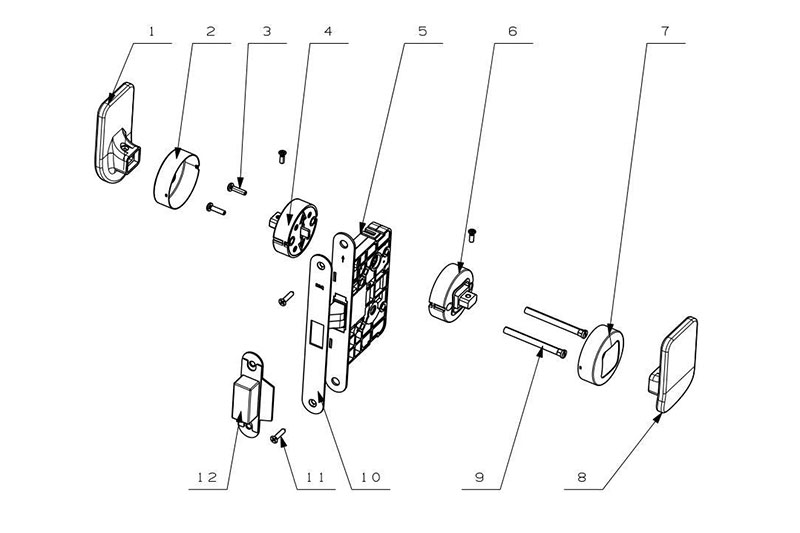

Основные части замка
| № | Наименование | № | Наименование |
| 1 | Внутренняя рукоятка рычага | 7 | Внешняя панель рычажной рукоятки |
| 2 | Внутренняя панель для рычажной рукоятки | 8 | Наружная рукоятка рычага |
| 3 | Винт рычажной рукоятки | 9 | Соединительный болт |
| 4 | Внутренний держатель рычажной рукоятки | 10 | Пластина корпуса замка |
| 5 | Корпус замка | 11 | Винт корпуса замка |
| 6 | Внешний держатель рычажной рукоятки | 12 | Ударная коробка |
Инструкция по установке

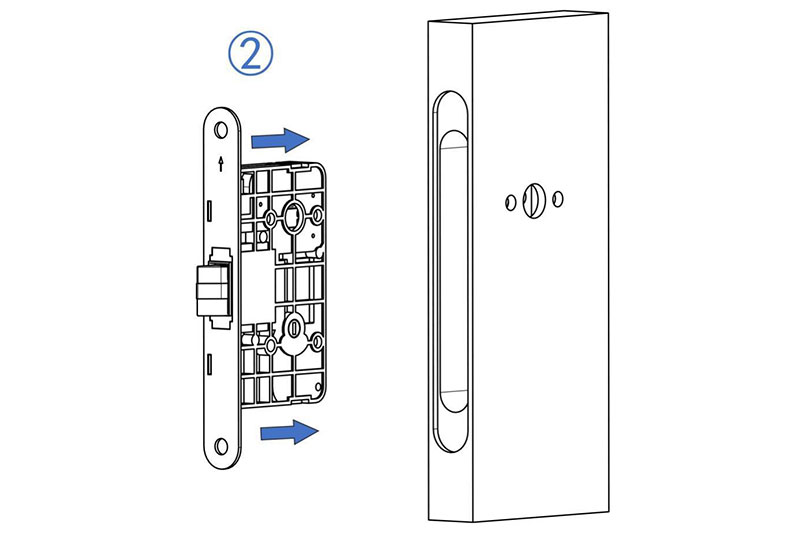

- Определите направление открытия двери. Вставьте корпус замка в установочное отверстие чтобы защелка находилась вверху, а ригель внизу.

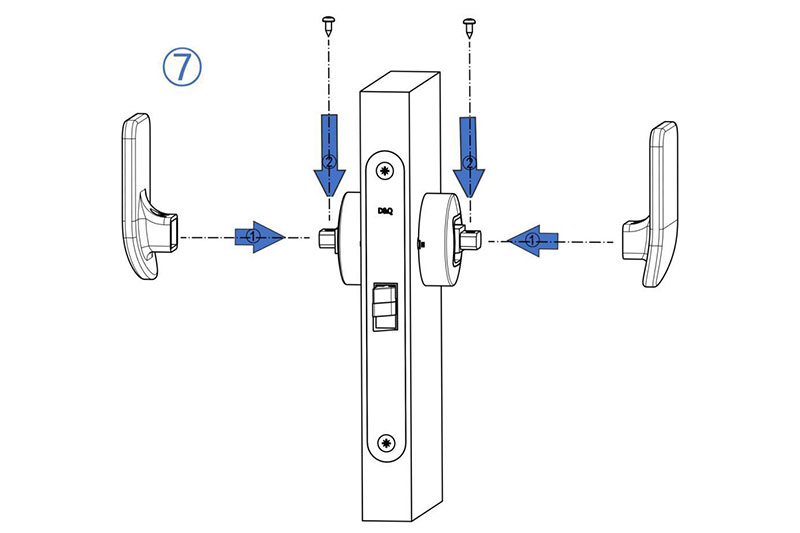

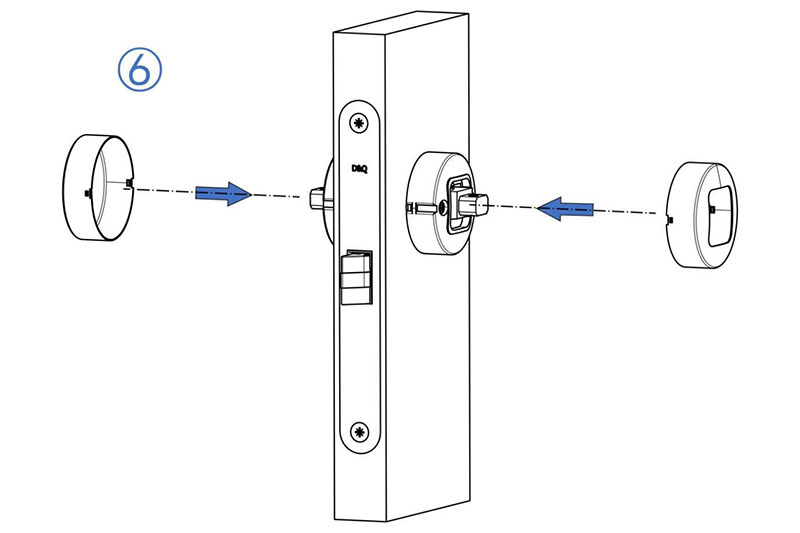

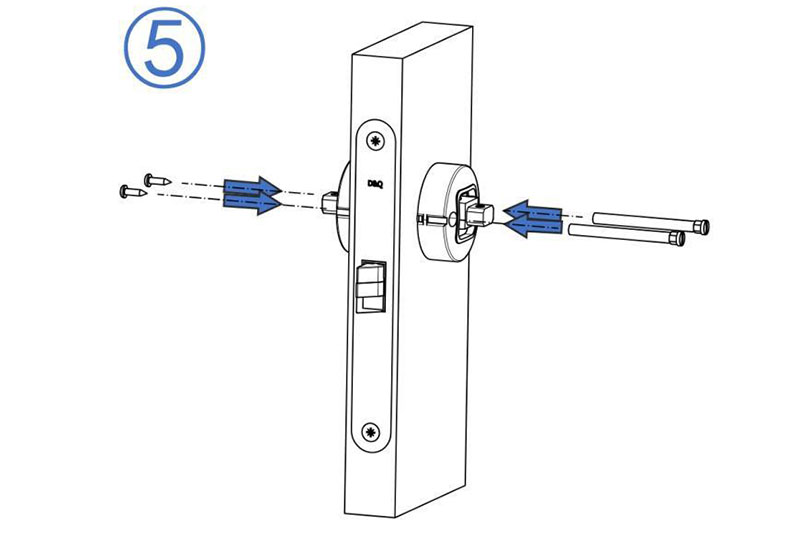

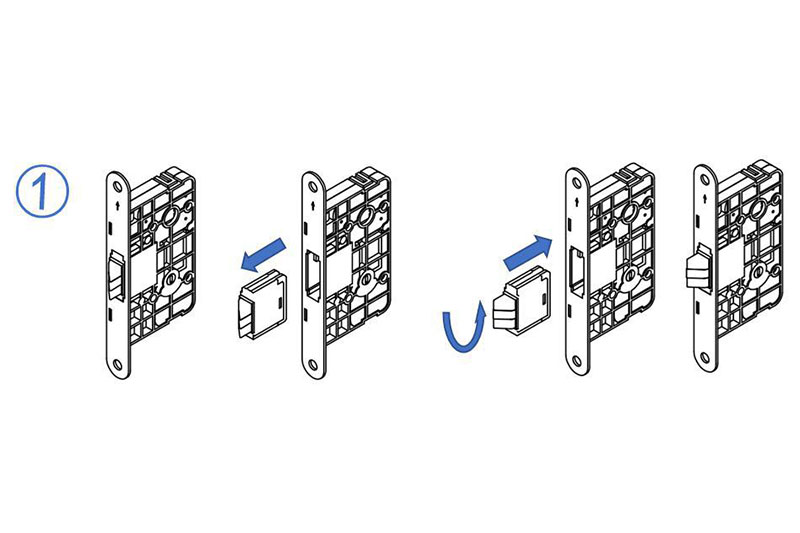

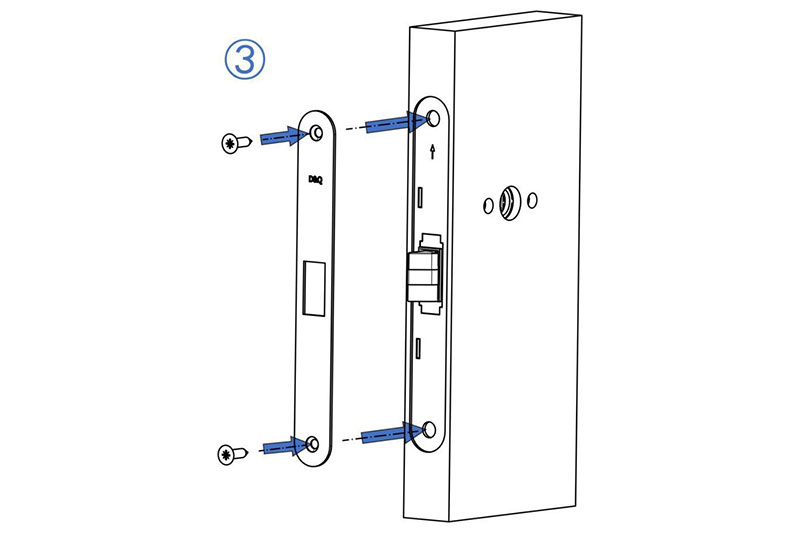

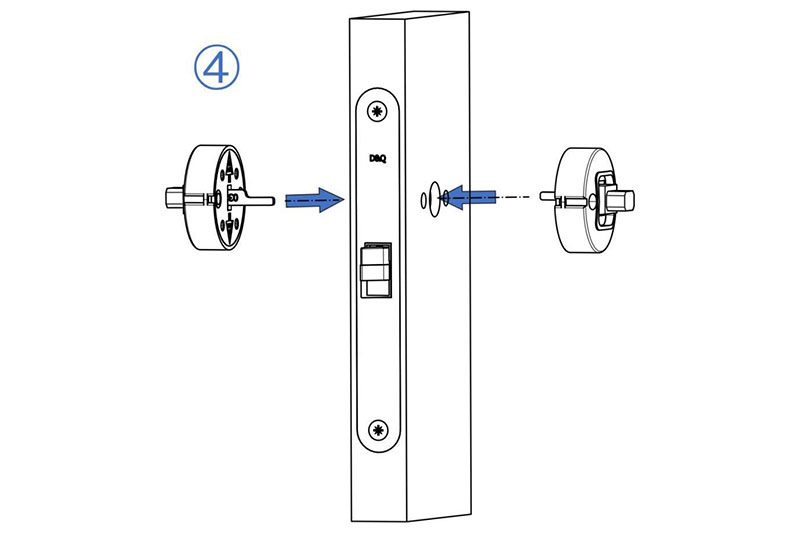

Убедитесь, что уклон защелки направлен в сторону закрытия двери (если направление уклона неправильное, открепите защелку от корпуса замка и поверните ее на 180 °. Затем вставьте защелку обратно и закрепите ее). Установите лицевую планку, а затем затяните винты. - Открытие двери вовнутрь: толкать снаружи и тянуть изнутри. После установки внешней и внутренней розетки ручек, установите нажимные ручки (отверстие для винтов должно быть направлено вверх), а затем затяните винты.
Открытие двери наружу: толкать снаружи и тянуть изнутри. После установки внешней и внутренней розетки ручек, установите нажимные ручки (отверстие для винтов должно быть направлено вверх), а затем затяните винты.
(* При установке обеих розеток ручек убедитесь, что стрелки, указывающие направление движения, необходимого для открытия двери, нажимных ручек, были направленны вверх) - Установите ответную планку в дверной коробке и убедитесь, что защелка может свободно входить и выходить.
- Проверка работы замка после установки:нажмите и потяните нажимные ручки, нажмите на наклонную плоскость защелки. Если защелка легко срабатывает, установка завершена. Если нет, пожалуйста, разберите и соберите замок заново.
