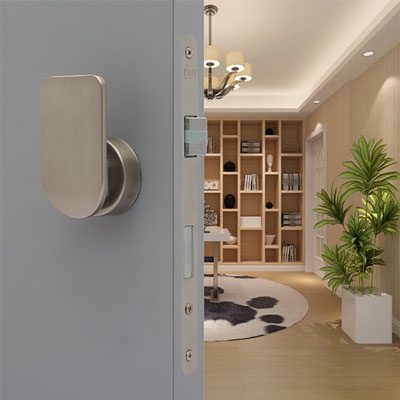

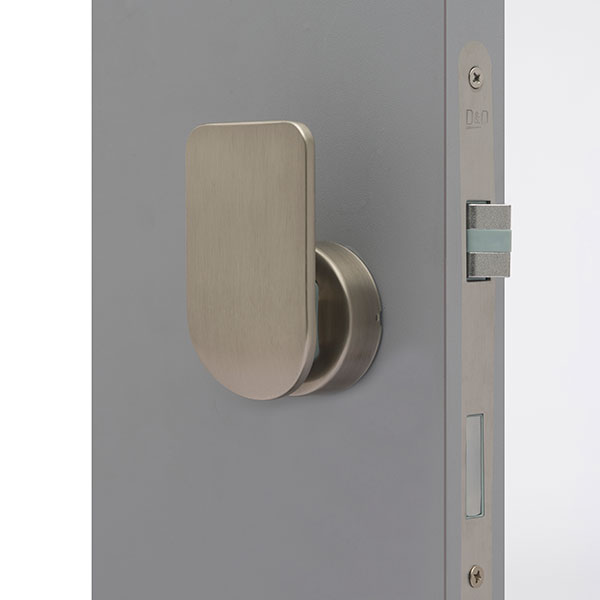

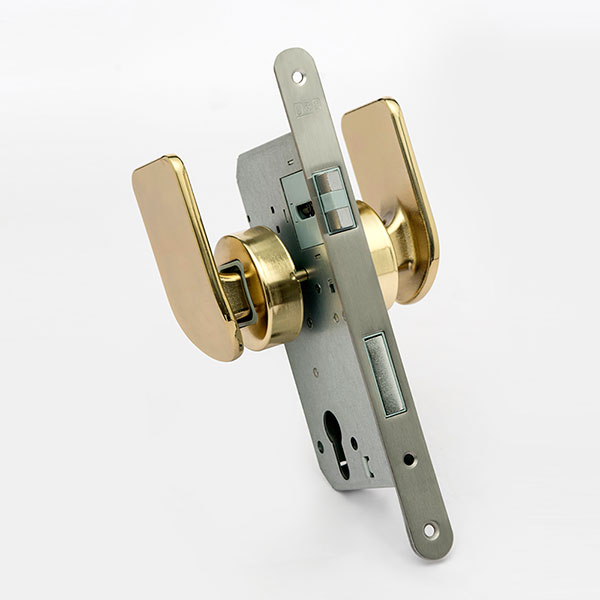

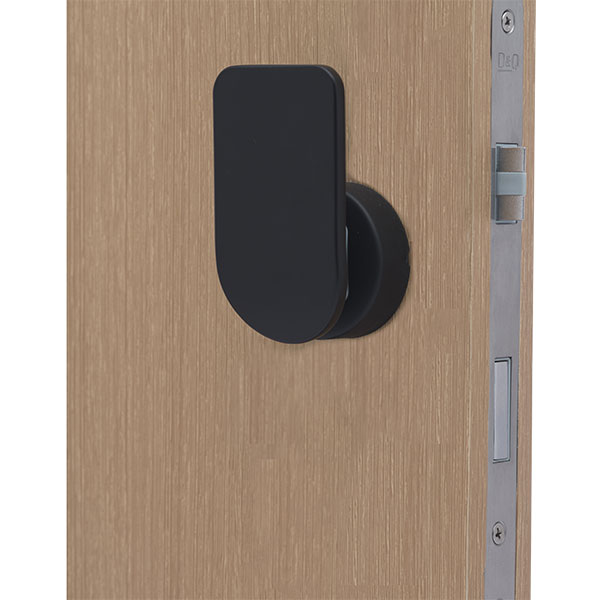

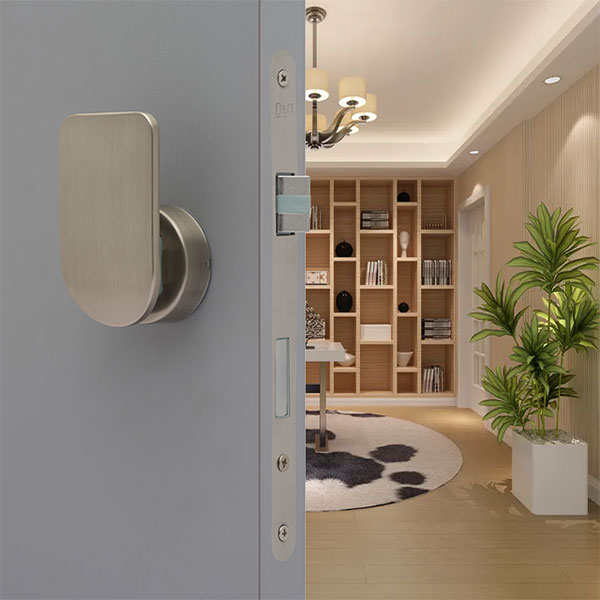

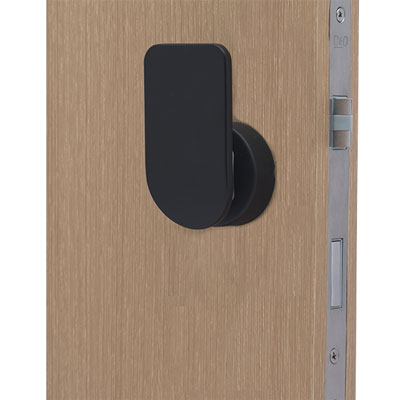

Межкомнатный нажимной врезной замок, серия MG1811
Особенности
Межкомнатные нажимные врезные замки серии MG1811 не имеют отверстия для ключей. Они подходят для использования на дверях в помещениях, где запирание запрещено или не требуется.
Материал корпуса замка - оцинкованная стальная пластина; ригель изготовлен из пластика POM и цинкового сплава для обеспечения безопасности и снижения шума при открывании и закрывании дверей. При обработке поверхности используется японская передовая технология. Для обеспечения долговечности замка проводятся различные испытания в соответствии с японскими стандартами JIS.
Замки этой серии по размеру соответствуют европейским стандартам с межосевым расстоянием 72 мм; расстояние от края двери до центра монтажного отверстия для сувальдной ручки - 55 мм; межосевое расстояние монтажного отверстия для панели - 38 мм.
Цвет
- Никель

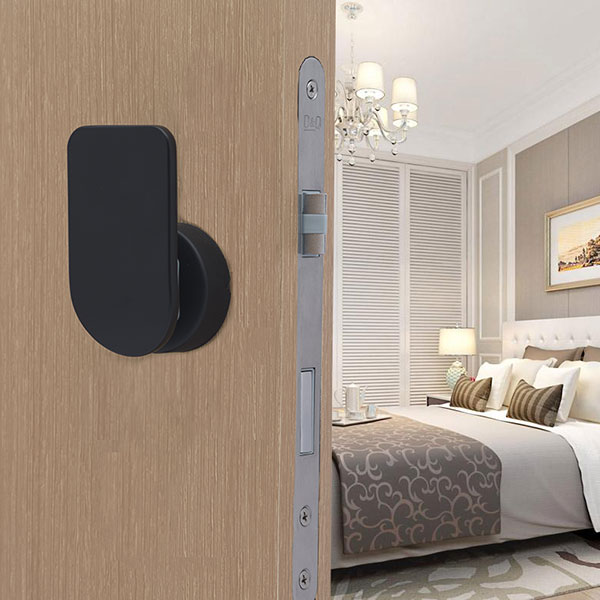

- Черный Матовый
- Цвет Шампанского
- По запросу

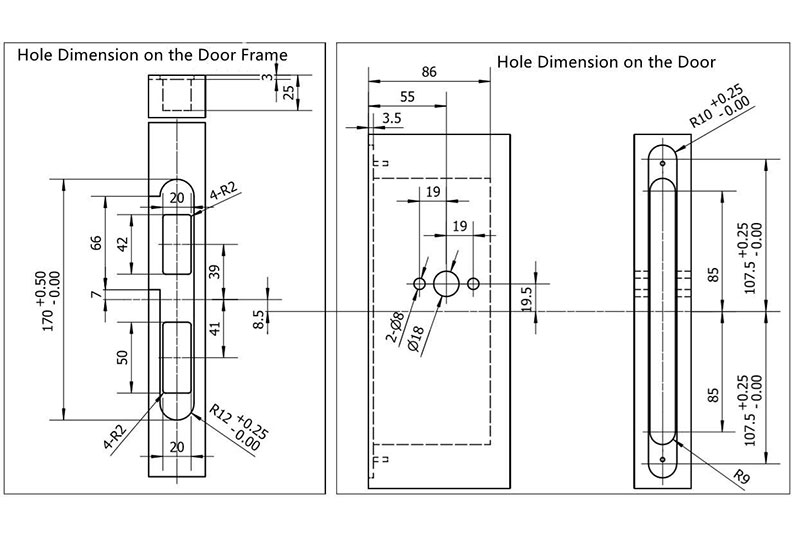

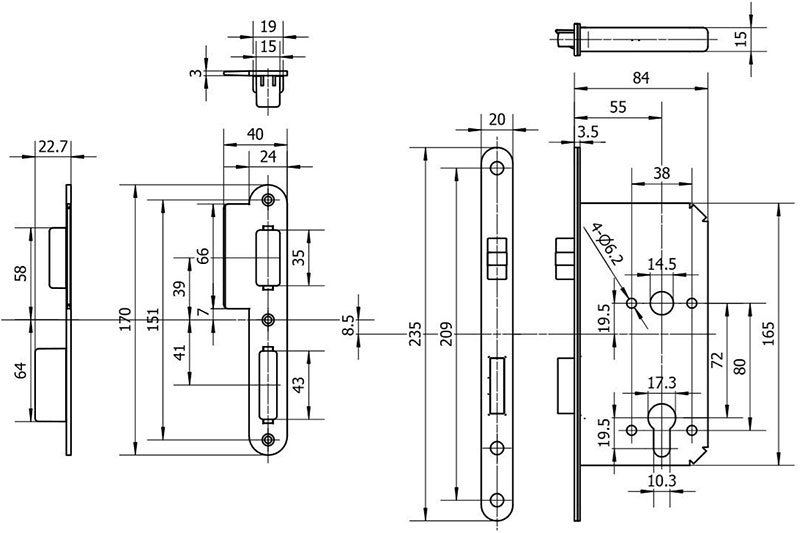

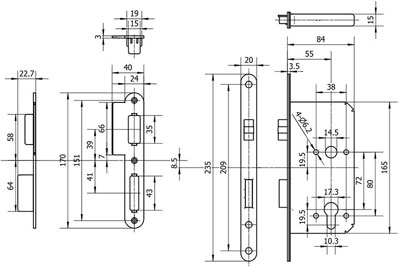

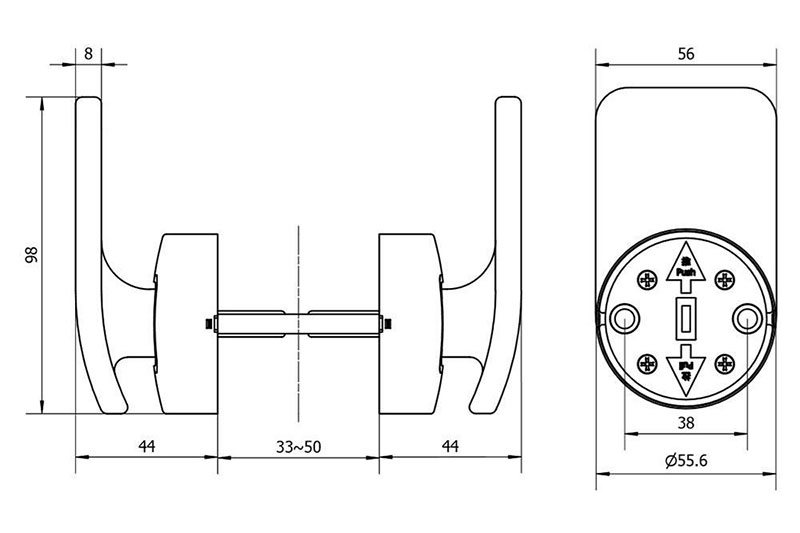

Размеры

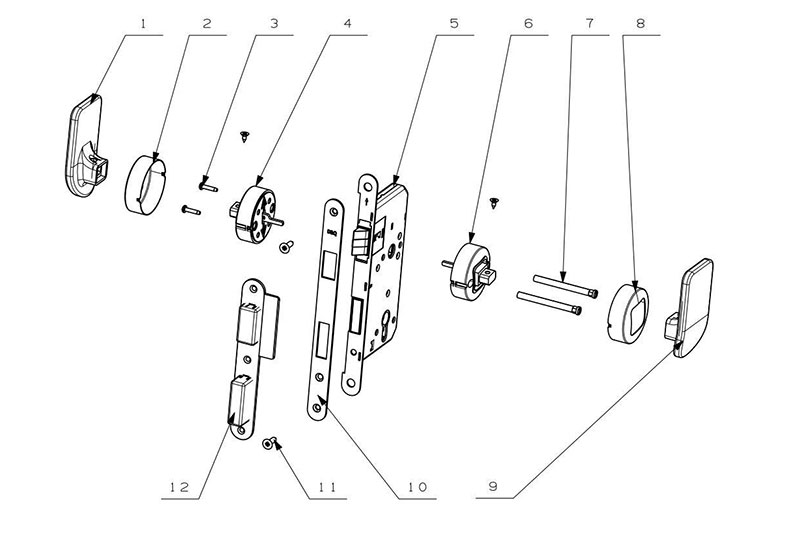

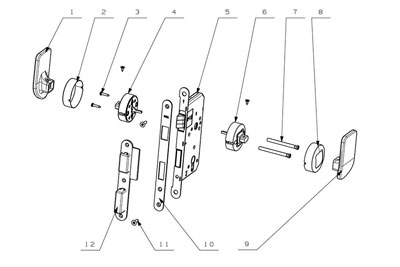

Основные части замка
| Номер | Название | № | Название |
| 1 | Внутренняя ручка рычага | 7 | Соединительный болт |
| 2 | Внутренняя панель для рычажной рукоятки | 8 | Внешняя панель для рычажной рукоятки |
| 3 | Винт для рукоятки рычага | 9 | Внешняя ручка рычага |
| 4 | Внутренний держатель для ручки рычага | 10 | Пластина для корпуса замка |
| 5 | Корпус замка | 11 | Винт для корпуса замка |
| 6 | Внешний держатель для рычажной рукоятки | 12 | Ударная коробка |

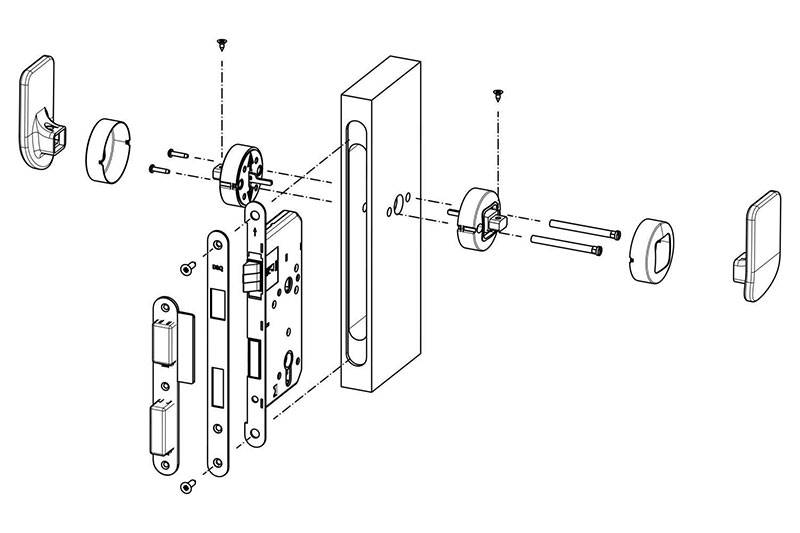

Инструкция по установке

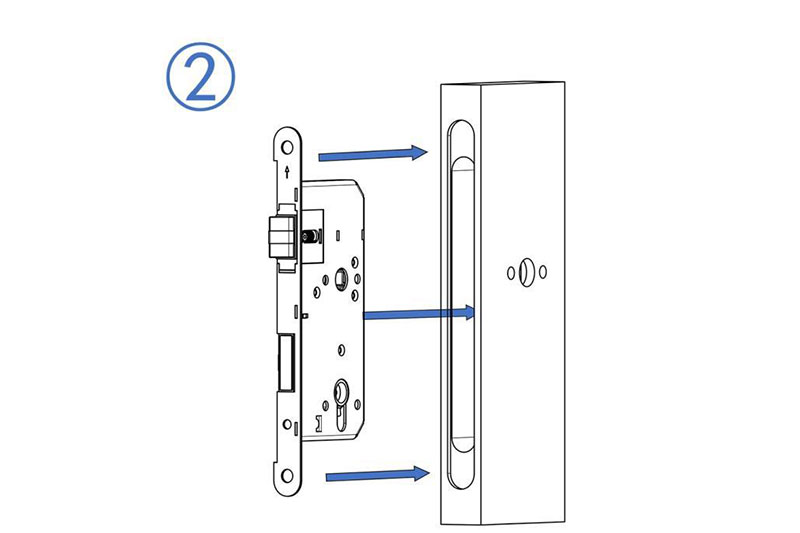

- Определите направление открытия двери. Вставьте корпус замка в установочное отверстие, чтобы защелка находилась вверху, а ригель внизу.

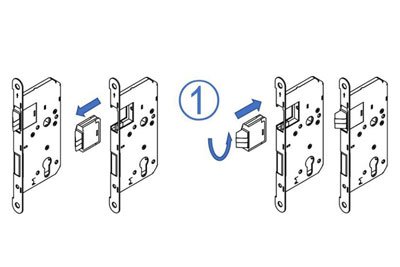

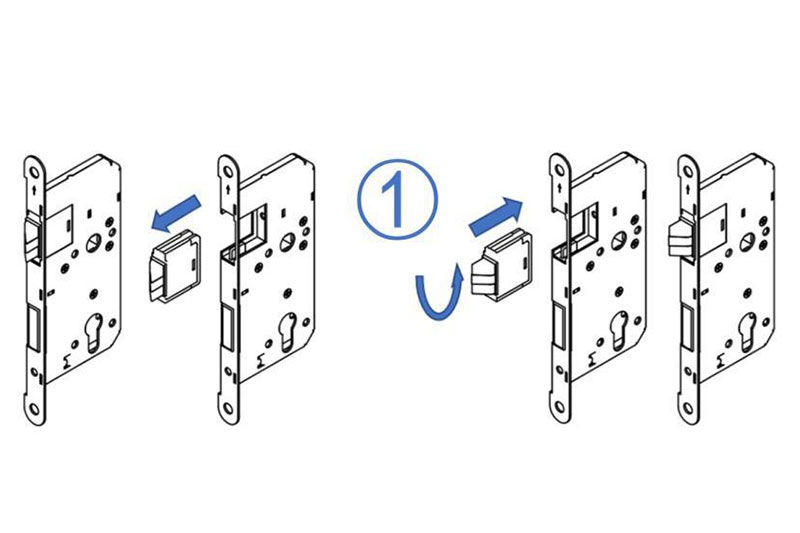

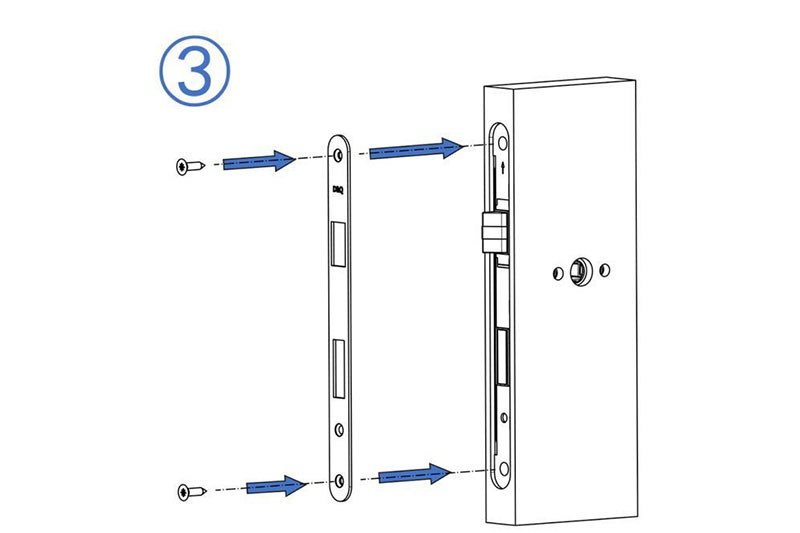

Убедитесь, что уклон защелки направлен в сторону закрытия двери (если направление уклона неправильное, открепите защелку от корпуса замка и поверните ее на 180 °. Затем вставьте защелку обратно и закрепите ее). Установите лицевую планку, а затем затяните винты. - Открытие двери вовнутрь: толкать снаружи и тянуть изнутри. После установки внешней и внутренней розетки ручек, установите нажимные ручки (отверстие для винтов должно быть направлено вверх), а затем затяните винты.
Открытие двери наружу: толкать снаружи и тянуть изнутри. После установки внешней и внутренней розетки ручек, установите нажимные ручки (отверстие для винтов должно быть направлено вверх), а затем затяните винты.

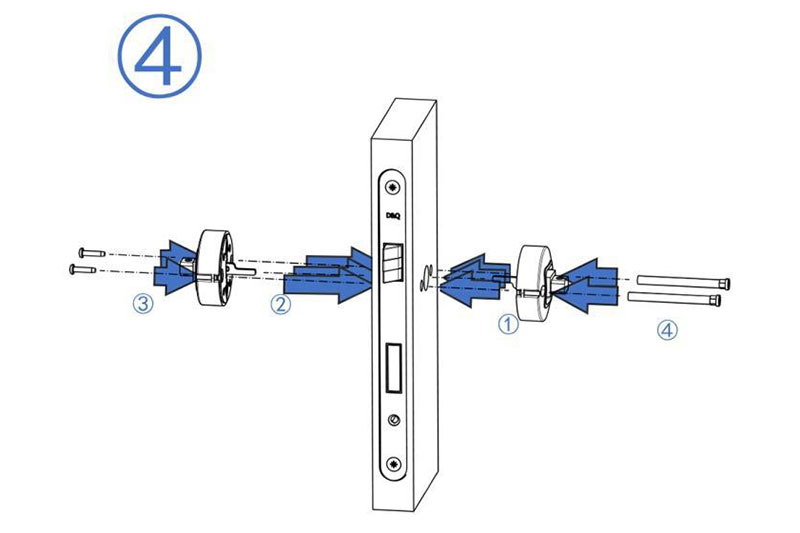

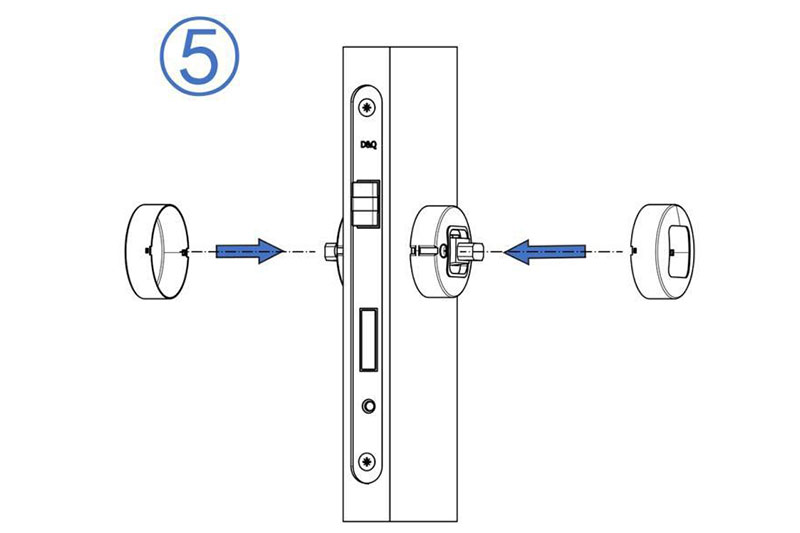

(* При установке обеих розеток убедитесь, что стрелки на нажимных ручках, указывающие направление движения, необходимого для открытия двери, были направленны вверх) - Установите дверные накладки для цилиндрового механизма и затяните винты. Установите сердечник в отверстие внутренней дверной накладки и пропустите его через корпус замка и внешнюю накладку. Затем закрепите цилиндровый механизм с передней дверной накладки винтами.
- Установите ответную планку в дверной коробке и убедитесь, что защелка и ригель могут свободно входить и выходить.
- Проверка работы замка после установки: нажмите и потяните нажимные ручки, нажмите на наклонную плоскость защелки. Если защелка легко срабатывает, установка завершена. Если нет, пожалуйста, разберите и соберите замок заново.
