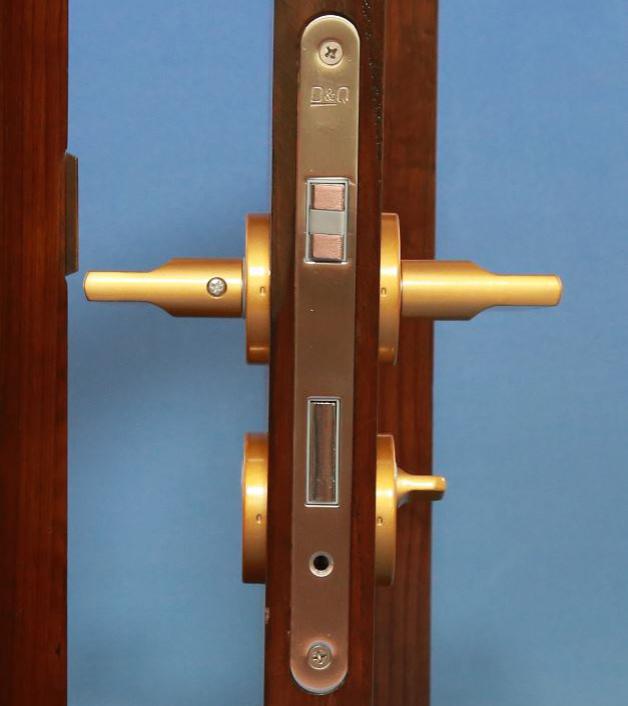

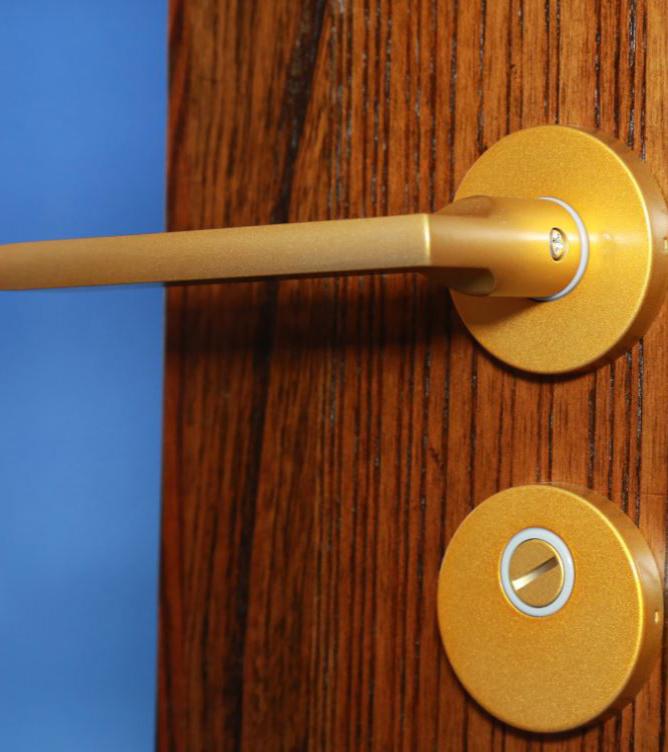

Межкомнатный замок с ручками MG1633
Этот продукт был снят с производства и более не предлагается.

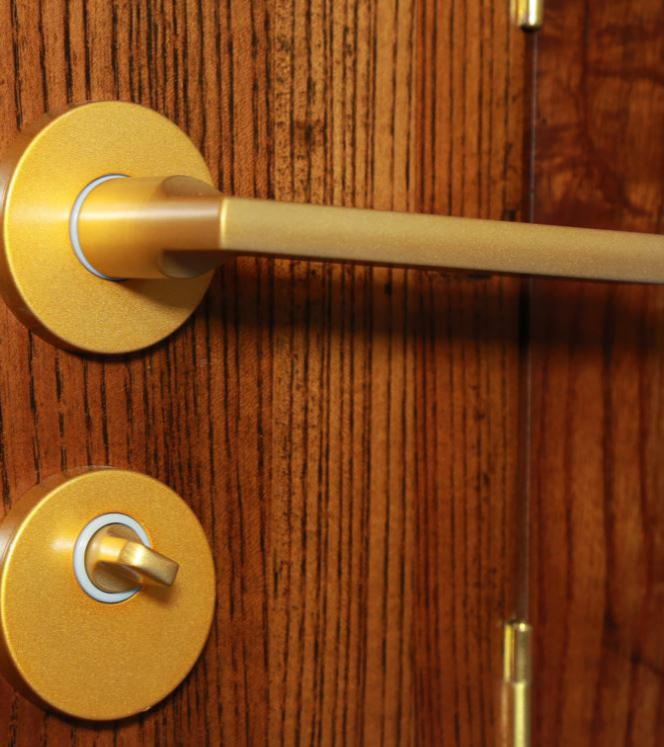

Межкомнатный замок с нажимными ручками MG1633 не имеет системы запирания двери при помощи ключа. Дверь запирается изнутри и может отпираться снаружи, только используя специальную монету. Корпус замка изготавливается из оцинкованных стальных пластин, а защелка изготовлена из POM-пластика и цинкового сплава, для эффективного снижения шума при срабатывании замка. Нажимные ручки изготовлены из алюминия поверхность, которых окрашивается гальваническим способом, чтообеспечивает высокую адгезию, отличную коррозионную стойкость и долговечность, а затем полируются. Мы также можем изготовить замковые системы другой расцветки на заказ.
Цвет
- Никелированный
- Хромированный
- Золотистый
- Матово черный
- Выбор цвета на заказ

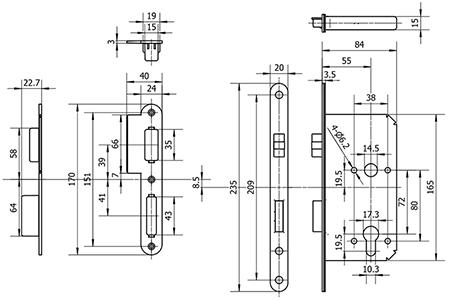

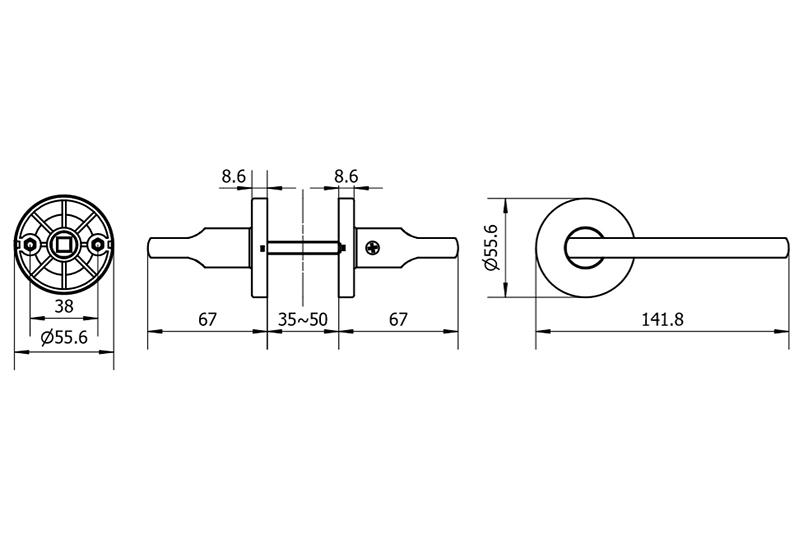

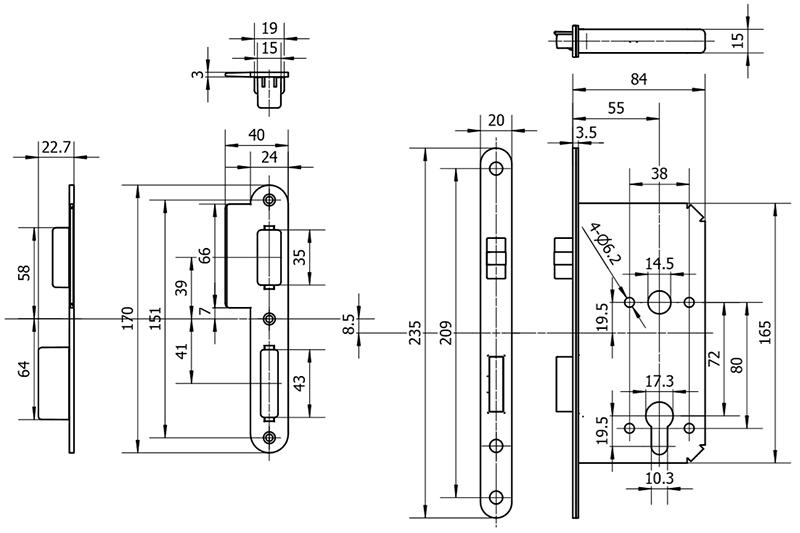

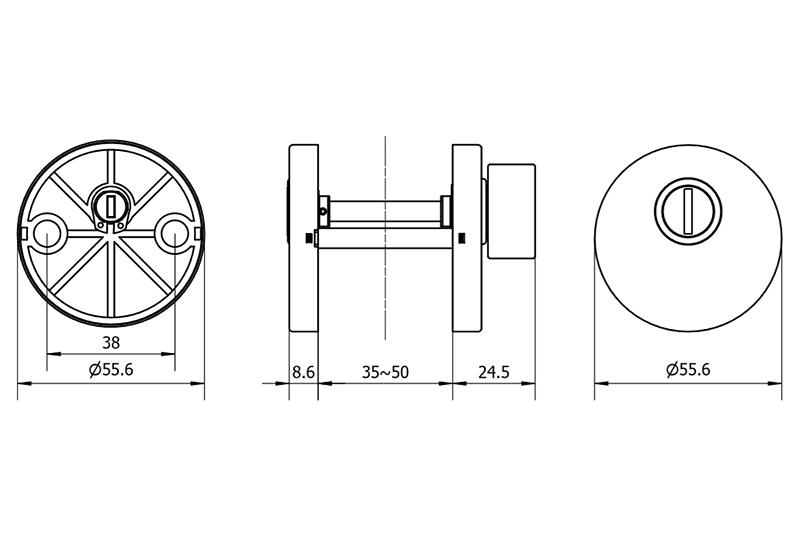

Размеры

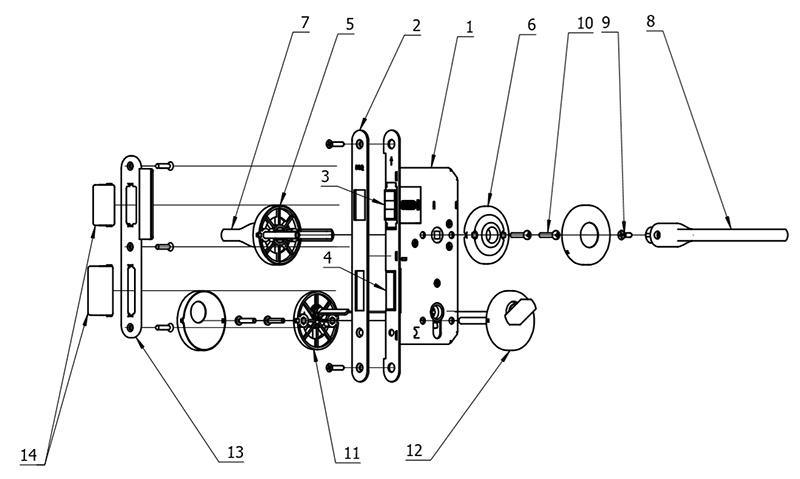

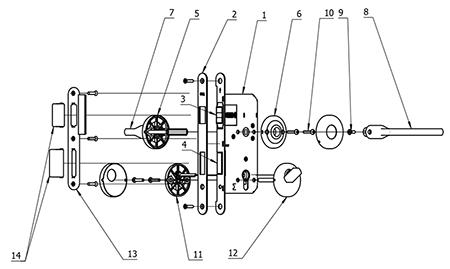

Основные части замка
| No. | Название | No. | Название |
| 1 | Корпус замка | 8 | Внутренняя нажимная ручка |
| 2 | Лицевая планка | 9 | Винт крепления ручки |
| 3 | Защелка | 10 | Винт крепления розетки (накладки) |
| 4 | Ригель (засов) | 11 | Внешняя часть поворотника |
| 5 | Внешняя розетка | 12 | Внутренняя часть поворотника |
| 6 | Внутренняя розетка | 13 | Ответная планка |
| 7 | Внешняя нажимная ручка | 14 | Кованый короб под ригель и защелку |

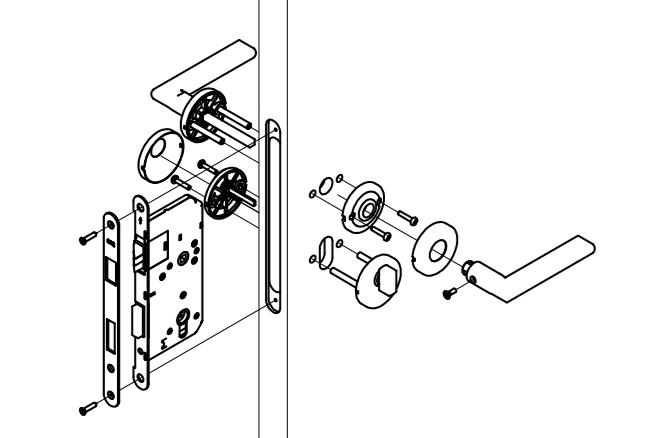

Инструкция по установке
- Определите направление открытия двери. Вставьте корпус замка в установочное отверстие чтобы защелка находилась вверху, а ригель внизу.

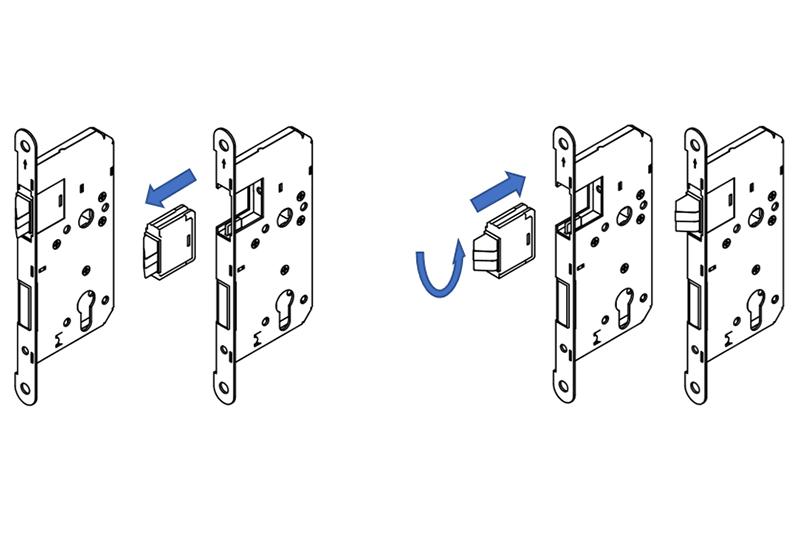

Убедитесь, что уклон защелки направлен в сторону закрытия двери (если направление уклона неправильное, открепите защелку от корпуса замка и поверните ее на 180 °. Затем вставьте защелку обратно и закрепите ее). Установите лицевую планку, а затем затяните винты. - Установите розетки для нажимных ручек и затяните винты. Подсоедините внешнюю нажимную ручку, снабженную четырехгранным стержнем, через квадратное отверстие корпуса замка к рукоятке внутренней нажимной ручки, затем затяните винты.
- Установите внешнюю часть поворотника с цилиндровым механизмом в отверстие, пропустите ее через корпус замка и соедините с внутренней частью. Затем закрепите механизм поворотника к армированному корпусу винтами.
- Установите ответную планку на дверную коробку. После определения направления открывания двери установите кованый короб для защелки и ригеля. Убедитесь, что замок защелки и запорный ригель свободно перемещаются внутрь и наружу. Примечание: отклонение центральной линии на ответную планку и корпус замка не должно превышать 8,5 мм.
- Проверка после установки: поверните рукоятки нажимной ручки и нажмите на замок защелки вручную в направлении наклонной поверхности. Защелка должна нажимается без усилий, свободно двигается и выходить из лицевой планки. При нажатии на защелку без поворота нажимной ручки защелка не должна двигаться. Если защелка срабатывает правильно, установка завершена. Если нет, пожалуйста, разберите и соберите замок заново.
